摺疊門玻璃全面解析：特性與應用

平板玻璃以平面形式生產，通常用於窗戶，玻璃門，透明牆和擋風玻璃。若與容器玻璃的玻璃纖維對比，平板玻璃的氧化鎂和氧化鈉含量高於容器玻璃，而二氧化矽、氧化鈣和氧化鋁含量較低。

優白玻璃強調原色玻璃的高通透性。一般清玻璃通常帶點泛綠，優白玻璃多了一道去除鐵質的加工處理，降低玻璃中的鐵含量以達到清澈透明的效果。一般清玻璃透光率約為75%~80%，優白玻璃則可達90％以上。多用於有高透視需求的電子產品，如電子儀器、影印機、掃描機，及有觀景需求的建築如博物館、專櫃櫥窗、建築大廳等。

以上兩者皆可再透過強化、膠合、中空、鍍膜、彎曲等加工步驟來增加不同的應用。

特性

• 厚度 2mm~19mm
• 屬脆性破壞，會因衝擊荷重而破烈
• 破碎後為尖銳碎片，安全性較差
• 優白玻璃表面平滑，因含鐵量低透光度極佳，透光率 >90％
• 優白玻璃於室內設計搭配烤漆，可提升建材質感

俗稱全強化玻璃。將平板玻璃於強化爐內加熱至接近軟化點時，急速冷卻退火，讓壓縮應力分佈在玻璃表面，而引張應力則在中心層。因有強大均等的壓縮應力，使外壓所產生的引張應力被玻璃的強大壓縮應力所抵銷，增加玻璃使用的安全度 - 較普通玻璃的衝擊強度多了3～5倍，更能耐3倍以上的溫度變化 (200℃)。

特性

• 強化玻璃的強度約為一般平板玻璃的 5 倍
• 5mm 厚可承受200℃溫度變化，可耐溫度急速變化
• 單片厚度與饒度(彎曲破裂強度)、耐風壓強度成正比
• 遭外力破壞玻璃會碎成豆粒大鈍角顆粒，大幅降低傷害，安全度高
• 為降低瞬間破裂的風險，強化玻璃通常會再做熱浸處理 (Heat Soak Test)

也稱半強化玻璃，製程和全強化玻璃類似，將平板玻璃加熱至接近軟化點，但不同於全強化玻璃的急速冷卻，半強化玻璃是使其慢慢冷卻，表面的壓縮應力較強化玻璃小。大多使用在高樓的帷幕或窗戶，破裂時不易因碎片掉落傷害到行車或路人。

特性

• 熱硬化玻璃強度約為一般平板玻璃的 2 倍
• 不易瞬間破裂
• 單片厚度與饒度(彎曲破裂強度)、耐風壓強度成正比
• 玻璃出現損壞時，整塊會裂成大片碎片且呈線狀，破片仍會崁留在窗框上，具安全性
• 具防盜、防火功能

由兩片或多片強化玻璃組成，利用高溫高壓，在玻璃中間層夾入PVB膜 (Poly Vinyl Butyral，聚乙烯醇縮丁醛)，於無塵真空槽內利用高溫高壓貼合成型。PVB膜是一種強韌、高光學清晰度、且易黏於不同表面的樹脂，在強力衝擊下不易被貫穿，PVB膜能固著碎裂的玻璃，避免飛濺造成傷害。

膠合玻璃的用途相當廣泛，常用於有於安全需求的地方，如車檔玻璃、住宅門窗或天窗、展示櫥窗、或防犯要求高之處。

特性

• PVB膜厚度每層0.38mm，根據玻璃厚度貼合二至四層PVB膜確保不脫膜
• PVB膜對音波有干擾性，隔音效果比單片強化玻璃佳
• PVB膜強度及黏性高，耐貫穿性、受衝擊不易被貫穿，玻璃破損後不易飛濺
• 具耐震性、防盜性、防爆性及防彈性等高安全性
• 抗紫外線，能阻絕99.9%以上紫外線，防止物品褪色

Low-E＝Low Emissivity，中文翻譯為低輻射玻璃，也是大家所熟知的 Low-E 玻璃，製成方式為在無塵真空槽內利用高溫高壓方式，將兩片或更多片強化玻璃貼合成型，並在中間層的玻璃表面鍍上多層金屬化合物-銀鍍膜。

這種金屬膜可讓大部分可視光通過，同時反射太陽熱輻射線，尤其是紅外線的輻射，在寒帶地區能達到保持室內熱量不散至室外而有保暖的效果 ; 在熱帶或亞熱帶地區則能防止室內溫度因室外日照而上升，達到隔熱與節能減碳效果。

特性

• 150奈米銀鍍薄層
• 透光率高可防眩目
• 可反射紅外線，阻絕室外熱源，維持室內溫度，降低空調及暖氣負荷
• 金屬鍍層會些微干擾無線通訊
• 防玻璃碎裂飛濺，保護人身安全

奈米陶瓷隔熱膜(UVIR)是將陶瓷隔熱原料以奈米透明化方式製成，在兩片或更多片強化玻璃的中間層夾入多層 UVIR 屏蔽PVB膠合膜，來達到高效隔熱分報的安全隔熱玻璃。奈米陶瓷耐候性強，沒有金屬膜易氧化或化學藥水膜易衰解的缺點。

特性

• 能屏蔽 99% 以上紫外線，防止物品褪色
• 高隔熱，能阻擋熱源 90% 的紅外線，具節能效果
• 高耐用，使用壽命強
• 低反射光害，高透不霧色差小
• 非金屬塗層不影響無線訊號
• 防玻璃碎裂飛濺，保護人身安全

美國隔音PVB膜製成的膠合隔音安全玻璃，其玻璃的內阻尼很低，聲波在低頻容易發生迴響，進而提升隔聲的效果。多用於高噪音區需要隔音效果的地點，如機場、機場附近建築、臨高速公路建築、錄音室、樂器室等

特性

• 可隔除50%惱人的聽覺噪音
• 完美的氣密窗框需搭配隔音膠，避免聲音在共振頻段穿透玻璃

• 多使用於彩排室、錄音間、多媒體室及鋼琴房、機場、商場等公共空間

兩片玻璃四周以鋁條隔開組合，形成中空層，鋁條內含分子乾燥劑吸收殘餘水氣，於中空層充填乾燥惰性氣體氬氣(Ar)，在製程中必須確保玻璃內的中空層沒有水氣，在排除殘餘空氣及濕氣， 再以專用特殊結構膠封邊製成。

特性

• 具優良的低熱傳導率 (U Value)，其隔熱，隔冷及防霧效果符合綠建築標準
• 中空層高於玻璃厚度，充足的乾燥惰性氣體能確保隔熱，隔冷及防霧效能

• 隔音效果接近單層玻璃，不如膠合玻璃
• 專用特殊結構膠滲透率會依使用年度增加，依不同使用狀況而有不同的使用年限

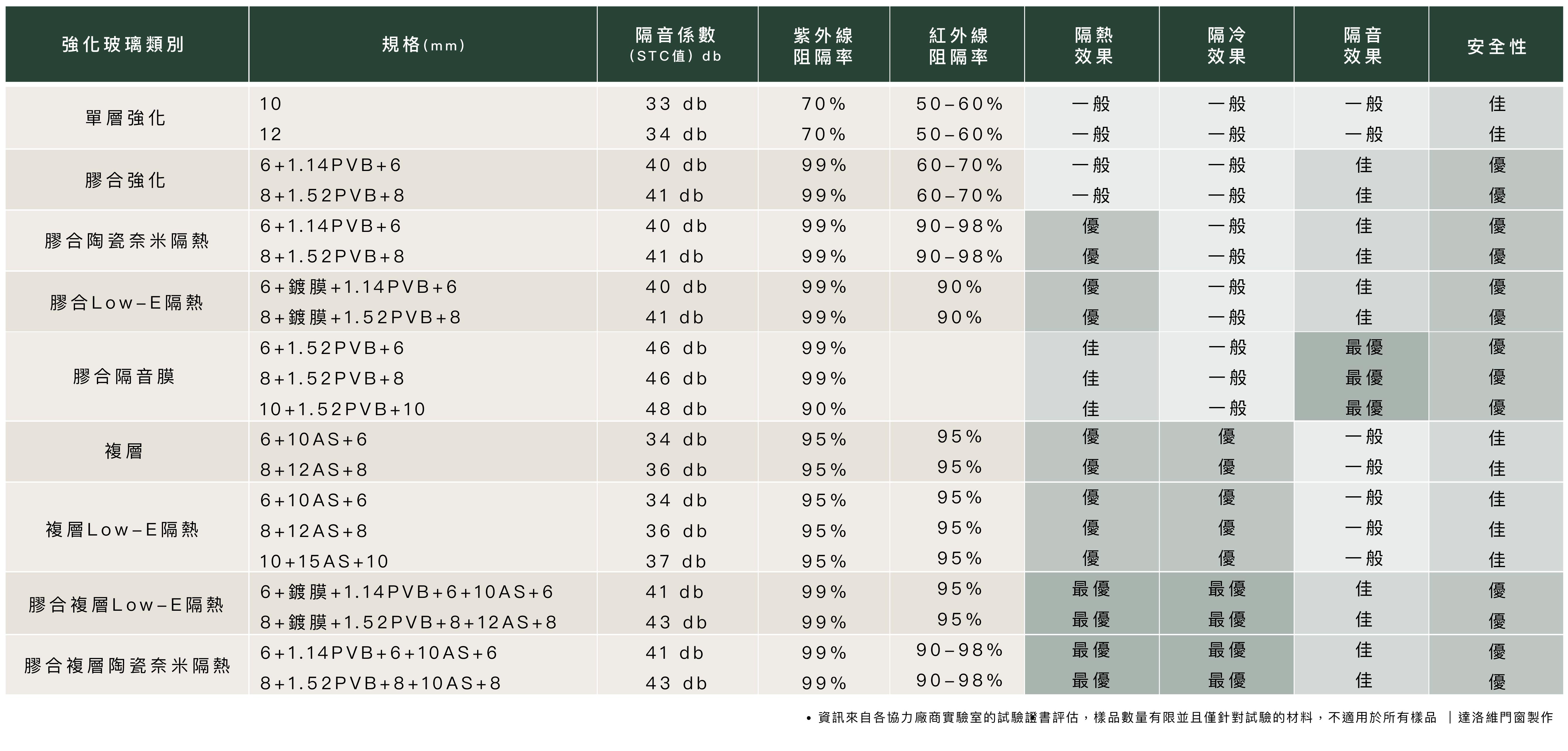

由膠合玻璃與單層玻璃結合成型的複合式複層玻璃高功能性玻璃選擇。

特性

• 具複層玻璃可提供良好隔冷熱效果，亦具膠合玻璃所有的功能性
• 可採Low-E銀鍍層膠合玻璃更加提升隔熱效果

• 亦可選擇柰米陶瓷隔熱膠合玻璃更加提升隔熱效果
• 為隔冷熱、隔音及安全性一體的最佳選擇
• 三層玻璃重量沉重，建置成本偏高

將兩片(或兩片以上)的玻璃，用特殊膠膜來膠合透明材料中耐衝擊強度最高的聚碳酸酯(PC)板材而成。可直接用於門窗防盜，不需額外安裝鐵窗或格子窗，維持建築物的美觀。每片玻璃皆有專屬生產序號。適用於精品櫥窗、珠寶展示櫃、交通機具等

特性

• 防破壞時效5-30分鐘
• 紫外線阻隔率>99%

• 高效隔音性能聲音穿透損 >40db
• 絕佳防盜能力，耐衝擊性>447焦耳以上
• 可直接用於門窗防盜，不需加裝鐵窗
• 適用於有高透視、高安全及防侵入需求之空間
